Percavi, lo strato di schermatura viene utilizzato principalmente per proteggere la corrente o il segnale da interferenze elettromagnetiche esterne, in modo da evitare l'interferenza del campo elettromagnetico generato durante l'uso sull'ambiente circostante e i guasti del flusso di corrente. In base ai requisiti delle prestazioni di schermatura, lo strato di schermatura utilizzerà materiali diversi, come schermatura intrecciata in filo di rame, schermatura dell'avvolgimento in nastro di rame, schermatura dell'avvolgimento sciolto in filo di rame, schermatura intrecciata in filo di lega di alluminio, schermatura intrecciata in filo di alluminio rivestito di rame, composito di plastica di alluminio schermatura dell'avvolgimento della cinghia, ecc. Comune è lo schermo del filo di rame e lo schermo della cinghia di rame, con la lettera p o p1 rappresenta lo schermo dell'avvolgimento del filo di rame p2 rappresenta lo schermo della cinghia di rame. Indipendentemente dal tipo di schermatura, garantire la continuità dello strato di schermatura e ridurre l'impedenza di trasmissione dello strato di schermatura.
Lo schermo del filo di rame e lo schermo della striscia di rame nella direzione dell'attuale schermatura a spirale sono diversi, la corrente del cavo schermato del filo di rame attraverso il percorso è più breve, quindi il calore di uscita è inferiore.

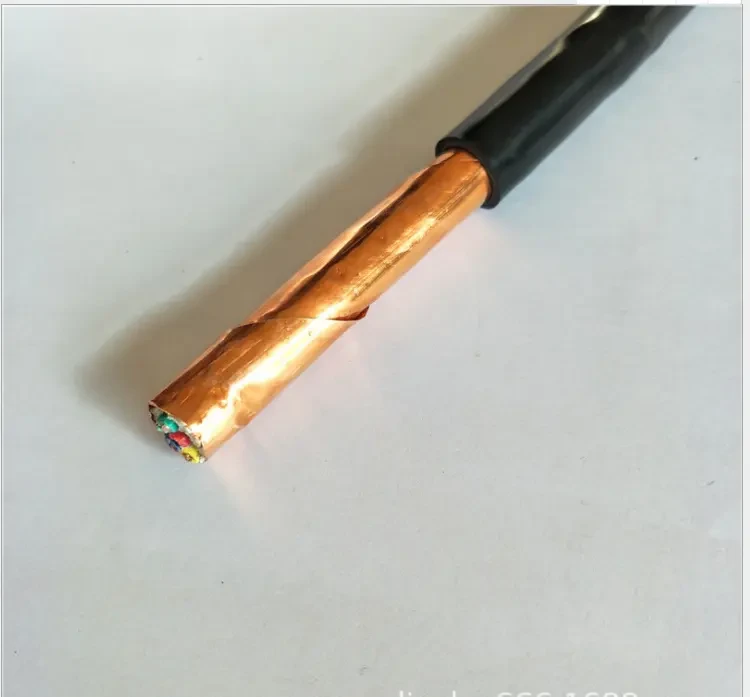

Il principio della schermatura della cintura in rame consiste nell'aumentare l'area della sezione trasversale attraverso due strati di schermatura della cintura in rame, in modo da ridurre il flusso di corrente e il calore.
Sebbene entrambi i tipi di schermatura possano svolgere un ruolo nella schermatura dei segnali, 500 mm2 ha un carico elevato e anche il campo elettromagnetico generato da solo è elevato. Quando la corrente di cortocircuito supera un certo valore, il valore della sezione trasversale effettiva dei due strati di nastro di rame non può raggiungere il valore della sezione trasversale effettiva relativamente grande dell'avvolgimento del filo di rame. Pertanto, il filo di rame come strato di schermatura del cavo viene utilizzato di più.
In base ai diversi schemi costruttivi e all'ambiente di posa, la schermatura a nastro di rame è più adatta per le occasioni che non si muovono spesso e la schermatura a treccia di filo di rame è più adatta per le occasioni mobili.
