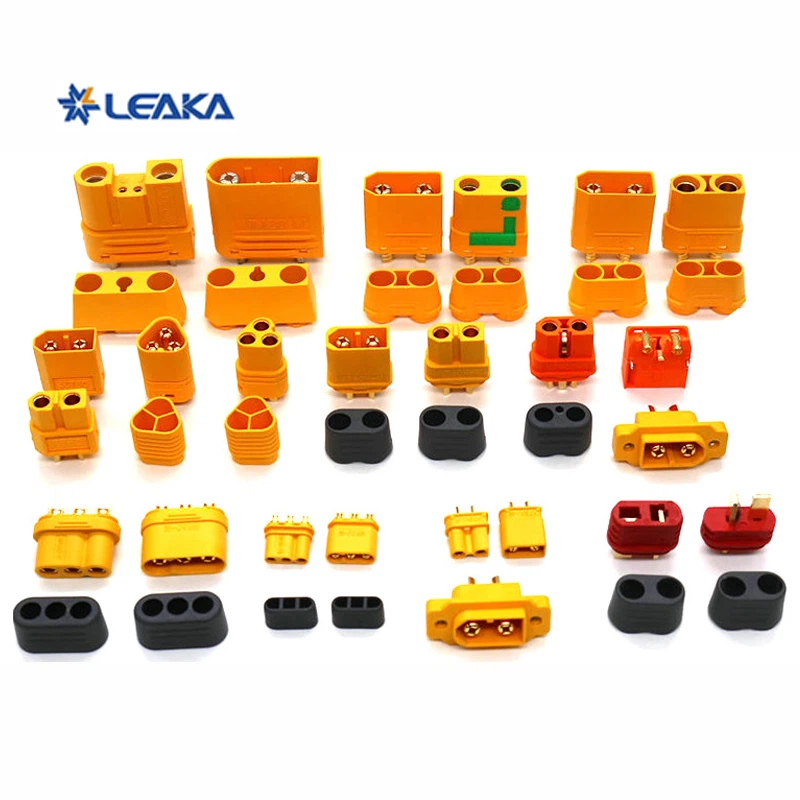

Nel panorama in rapida evoluzione dei veicoli elettrici (VE), dei sistemi di stoccaggio dell'energia e dell'automazione industriale, i connettori ad alta-tensione fungono da arterie critiche che trasportano l'energia dalla sorgente al carico. Man mano che le tensioni del sistema salgono da 400 V a 800 V e oltre, il margine di errore si riduce drasticamente. Un singolo guasto dell'isolamento può provocare un arco elettrico catastrofico, la distruzione dell'apparecchiatura, un incendio o una scossa elettrica- pericolosa per la vita. Questo è esattamente il motivo per cui il test di resistenza dielettrica-comunemente noto come test hipot-non è semplicemente un controllo di qualità ma la convalida assoluta della capacità di un connettore di contenere in modo sicuro l'alta tensione. Senza di esso, un connettore è solo un insieme di metallo e plastica con una promessa di isolamento non verificata.
Definire il test: dimostrare che l'isolamento può reggere
Il test di resistenza dielettrica prevede l'applicazione di una tensione notevolmente superiore alla tensione operativa nominale del connettore tra tutti i conduttori-che trasportano corrente e tra i conduttori e l'alloggiamento o la terra del connettore. Lo scopo è duplice:
- Per verificare l'adeguato isolamento: il test conferma che i materiali isolanti (plastiche, traferri, distanze superficiali) possono sopportare lo stress elettrico senza rompersi.
- Per rilevare difetti di produzione: rivela difetti come un'eccessiva riduzione della dispersione termica, isolamento danneggiato, assemblaggio improprio o contaminanti conduttivi che potrebbero non essere visibili ma creare percorsi di guasto latenti.
La tensione applicata è in genere 2 x (tensione nominale) + 1000V per test CA o 1,414 volte tale valore per test CC, mantenuta per una durata specificata-comunemente 60 secondi per test di tipo o 1-2 secondi per screening della linea di produzione. Un risultato positivo non richiede rottura dielettrica (sovratensione improvvisa) e assenza di scariche elettriche o archi, con corrente di dispersione che rimane al di sotto dei limiti specificati (ad es.<1mA DC or <5mA AC for automotive applications).
La fisica del fallimento: cosa espone il test
Fondamentalmente, il sistema di isolamento di un connettore ad alta- tensione è definito da tre parametri critici: distanza libera (la distanza più breve attraverso l'aria), dispersione superficiale (la distanza più breve lungo le superfici isolanti) e rigidità dielettrica dei materiali isolanti solidi. I test di resistenza dielettrica li sollecitano tutti e tre contemporaneamente.
Il test rivela diverse potenziali modalità di guasto:
- Creepage o Clearance insufficiente: nei progetti miniaturizzati, il percorso tra i pin ad alta- tensione e la terra potrebbe essere troppo breve, consentendo il tracciamento o la formazione di archi sulla superficie, soprattutto in condizioni di inquinamento o umidità.
- Vuoti o contaminazione negli isolanti: le bolle d'aria intrappolate nella plastica stampata o nella polvere conduttiva sulle superfici interne possono diventare siti di ionizzazione, portando a scariche parziali ed eventuali guasti.
- Danni all'assemblaggio: durante l'assemblaggio del cavo, un terminale non crimpato correttamente, un isolamento del filo intaccato o un terminale non completamente inserito nella sua cavità possono ridurre le distanze di dispersione effettive, creando un punto nascosto ad alto-rischio.
- Degrado del materiale: nel corso del tempo, l'isolamento può assorbire umidità, rilasciare plastificanti o subire attacchi chimici. Il test dielettrico, soprattutto se combinato con il condizionamento ambientale, verifica che i materiali mantengano le loro proprietà isolanti nelle condizioni-peggiori.
Gli standard e i limiti: una necessità regolamentata
I connettori ad alta-tensione sono regolati da una serie rigorosa di standard internazionali e specifici del settore-che impongono test dielettrici:
- IEC 61984 (Connettori - Requisiti di sicurezza): questo standard generale specifica tensioni di prova che vanno da 0,37 kVac a 4,26 kVac per tensioni nominali fino a 1000 V, con una durata di 60 secondi. Per valori nominali più elevati, le tensioni di prova possono raggiungere 6,6 kVac.
- ISO 6469-3 (Veicoli stradali elettrici - Specifiche di sicurezza): specificamente per i componenti dei veicoli elettrici, questo standard definisce i livelli di tensione di prova in base alla tensione di funzionamento massima. Ad esempio, un sistema da 600 V potrebbe essere testato a 3000 V CC. I limiti della corrente di dispersione sono rigorosamente applicati.
- LV 215 (standard automobilistico tedesco): ampiamente adottato per i connettori automobilistici ad alta-tensione, specifica il test dielettrico tra tutti i conduttori elettricamente non-identici, i contatti con l'alloggiamento e i contatti con la schermatura, con un criterio di superamento di assenza di guasti e perdite al di sotto delle soglie definite.
- QC/T 1067.1 (standard cinese per connettori automobilistici): questo standard include la "rigidità dielettrica dell'isolamento" come test obbligatorio per i connettori automobilistici sia a bassa-tensione che ad alta-tensione (da 60 V a 600 V), richiedendo sequenze di test e criteri di accettazione specifici.
Oltre il "Pass/Fail": il valore dei test completi
Un test di tenuta dielettrica non è semplicemente un indicatore binario passa/non-passa. Se eseguito correttamente-spesso utilizzando tester hipot programmabili con sistemi di commutazione multi-punto-fornisce dati preziosi:
- Profilazione della corrente di dispersione: il monitoraggio della corrente di dispersione per tutta la durata del test può rivelare tendenze di degrado dell'isolamento, non solo guasti catastrofici.
- Correlazione con altri test: combinato con la misurazione della resistenza di isolamento (tipicamente eseguita a 500 V o 1000 V CC), offre un quadro completo dello stato di salute dell'isolamento. Mentre la resistenza di isolamento conferma l'assenza di grossi percorsi di dispersione, la resistenza dielettrica dimostra che l'isolamento può sopravvivere a eventi di sovratensione reali-come sovratensioni di commutazione o fulmini.
- Controllo del processo: nella produzione di-volumi elevati, i test dielettrici automatizzati integrati nelle linee di produzione fungono da barriera di sicurezza finale, rilevando errori di assemblaggio prima della spedizione dei prodotti.
Implicazioni sulla progettazione: costruire per il test
Passing dielectric withstand testing begins at the design stage. Engineers must:
- Ottimizzare la dispersione e lo spazio libero: i layout devono mantenere distanze di separazione adeguate, considerando il grado di inquinamento e i fattori di declassamento dell'altitudine (secondo la legge di Paschen, la tensione di rottura diminuisce ad altitudini più elevate a causa della minore pressione dell'aria).
- Selezionare isolanti robusti: i materiali devono avere un'elevata rigidità dielettrica, un elevato indice di tracciabilità comparativa (CTI) e stabilità sotto stress termico e di umidità. La ceramica, i tecnopolimeri ad alte-prestazioni (PPS, PEEK) e gradi specifici di termoindurenti sono scelte comuni.
- Incorpora riduzione dello stress: gli spigoli vivi su conduttori e terminali concentrano i campi elettrici. Le geometrie arrotondate e le transizioni fluide aiutano a distribuire lo stress in modo uniforme, riducendo il rischio di scarica corona.
Conclusione: il mandato di sicurezza senza compromessi
Per i connettori ad alta-tensione, l'isolamento non è una caratteristica passiva; è la barriera principale che protegge la vita e la proprietà. Il test di resistenza dielettrica è l'unico modo definitivo per dimostrare che questa barriera è intatta e in grado di funzionare nelle condizioni più impegnative. Convalida la progettazione, verifica il processo di produzione e garantisce che un connettore possa contenere in modo sicuro l'immensa energia elettrica che è progettato per trasportare.
Man mano che le densità di potenza aumentano e i sistemi si spingono verso 1000 V e oltre, il ruolo di test dielettrici rigorosi e basati su standard-non fa che aumentare di importanza. Nel dominio dell'alta-tensione, un connettore che non è stato sottoposto a test di hipot-è un connettore la cui sicurezza è meramente teorica. Il test di resistenza dielettrica lo rende collaudato, certificato e pronto per il mondo reale-dove i guasti non sono un'opzione.
