Cosa significa cavo schermato?

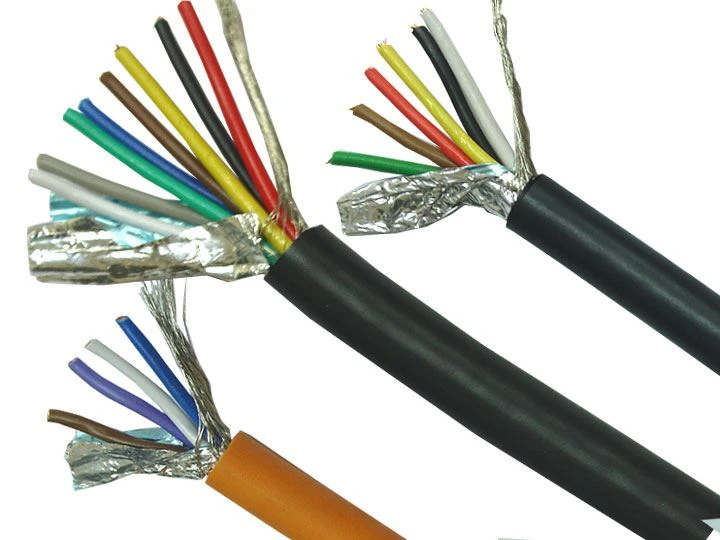

Lo strato di schermatura di questo tipo di cavo adotta principalmente filo metallico intrecciato in una rete o adotta pellicola metallica, e ci sono molti modi diversi di schermatura singola e multi-schermatura. La schermatura singola si riferisce a una singola rete di schermatura o pellicola di schermatura, in cui uno o più fili possono essere avvolti. Il metodo multi-schermatura sono più reti di schermatura e la pellicola di schermatura è in un unico cavo. Alcuni sono usati per isolare le interferenze elettromagnetiche tra i fili, e alcuni sono schermature a doppio strato per migliorare l'effetto di schermatura. Il meccanismo di schermatura è quello di far terra lo strato di schermatura per isolare la tensione di interferenza indotta dai fili esterni.
1. Scudo semi-conduttivo
Lo strato di schermatura semi-conduttiva è solitamente disposto sulla superficie esterna del nucleo conduttivo e sulla superficie esterna dello strato isolante, ed è chiamato strato di schermatura semi-conduttivo interno e uno strato di schermatura semi-conduttiva esterno, rispettivamente. Lo strato di schermatura semiconduttore è realizzato in materiale semiconduttore con resistività molto bassa e spessore sottile. Lo strato interno di schermatura semi-conduttiva è quello di uniformare il campo elettrico sulla superficie esterna del nucleo ed evitare lo scarico parziale del conduttore e l'isolamento a causa della superficie irregolare del conduttore e dello spazio d'aria causato dallo spiaggiamento del nucleo. Lo strato esterno di schermatura semi-conduttiva è in buon contatto con la superficie esterna dello strato isolante ed è equipotenziale con la tona metallica per evitare lo scarico parziale con la tona metallica a causa di difetti come crepe sulla superficie di isolamento del cavo.
2. Scudo metallico
Per cavi di alimentazione a media e bassa tensione senza tubi metallici, oltre allo strato di schermatura semi-conduttiva, deve essere aggiunto uno strato di schermatura metallica. Lo strato di schermatura metallica è solitamente avvolto da nastro di rame o filo di rame, e svolge principalmente il ruolo di schermatura del campo elettrico.
Poiché la corrente attraverso il cavo di alimentazione è relativamente grande, verrà generato un campo magnetico intorno alla corrente. Per non influenzare altri componenti, il campo elettromagnetico può essere schermato nel cavo aggiungendo uno strato di schermatura. Inoltre, lo strato di schermatura dei cavi può svolgere un certo ruolo nella protezione della messa a terra. Se il nucleo del cavo è danneggiato, la corrente fuoriuscita può fluire lungo lo strato di schermatura come una griglia di messa a terra, che svolge un ruolo di protezione della sicurezza. Si può vedere che il ruolo dello strato di schermatura dei cavi è ancora grande.
