- Definizione di cavo a doppino intrecciato
Il cavo a doppino intrecciato è un tipo di cablaggio composto da due fili isolati separati intrecciati insieme secondo un determinato standard. Attorcigliando i fili, parte del segnale di rumore viene trasmessa in una direzione (inviato), mentre l'altra parte viene trasmessa nella direzione opposta (ricevuto). Questa forma di torsione dei fili può ridurre efficacemente l'effetto magnetico sui fili e i segnali di interferenza provenienti dall'esterno verranno compensati dalla torsione dei fili. In termini semplici, rispetto a un filo singolo o a una coppia di fili disposti orizzontalmente non intrecciati, il cavo a doppino intrecciato riduce la radiazione elettromagnetica tra le coppie di fili e la diafonia tra coppie di fili adiacenti e sopprime efficacemente le interferenze elettromagnetiche dall'esterno. Secondo lo standard EIA/TIA-568, i cavi a doppino intrecciato sono suddivisi in diverse categorie, ad esempio Cat5e, Cat6, Cat7 e Cat8 sono tutti cavi a doppino intrecciato.
- Tipi di cavi a doppino intrecciato
Per resistere meglio alle interferenze durante la trasmissione del segnale, alcuni cavi a doppino intrecciato sono schermati. I cavi con schermatura sono chiamati doppino intrecciato schermato (STP), mentre i cavi senza schermatura sono chiamati doppino intrecciato non schermato (UTP).
1. Cavo a doppino intrecciato non schermato
Il cavo a doppino intrecciato non schermato (UTP) è un cavo di rete a basso costo costituito da quattro coppie di fili isolati intrecciati insieme e protetti da un manicotto isolante in plastica. All'interno del cavo a doppino intrecciato non schermato non è presente un foglio di alluminio o uno strato schermante intrecciato di metallo, il che riduce il diametro del cavo. 24 AWG (American Wire Gauge) è la dimensione del cavo UTP più comune. FS fornisce anche cavi di rete ultrasottili con un diametro di 28 AWG, che supportano larghezza di banda di 250 MHz e 1000-T Ethernet, semplificando la gestione dei cavi in spazi ristretti e contribuendo a migliorare la circolazione dell'aria tra i dispositivi.
1)Applicazione di cavi UTP
Oltre ad essere utilizzati nelle connessioni Ethernet e nei sistemi telefonici, i cavi UTP vengono spesso utilizzati anche nelle connessioni di rete di computer. Poiché la larghezza di banda dei cavi UTP aumenta per corrispondere alla banda base dei segnali TV, i cavi UTP vengono ora utilizzati anche in applicazioni video come le telecamere di sicurezza.
2) Vantaggi dei cavi UTP
① Rispetto ad altri mezzi di trasmissione di rete, i cavi UTP sono più economici e convenienti.
② I cavi UTP sono altamente compatibili e possono essere utilizzati con la maggior parte degli altri sistemi di rete tradizionali senza messa a terra.
③ I cavi UTP sono di dimensioni più ridotte e più facili da installare e gestire.
2. Cavo a doppino intrecciato schermato
La differenza rispetto al cavo UTP non schermato è che il cavo schermato STP è dotato di un foglio di alluminio e di uno strato schermante in rete metallica intrecciata all'interno, che può impedire interferenze nel segnale di trasmissione del cavo, ottenendo così una trasmissione dei dati più rapida. Il principio di funzionamento del cavo STP è quello di attirare il segnale di interferenza sullo strato schermante e quindi introdurlo nel cavo di terra. In base ai diversi strati di schermatura, il cavo STP può essere suddiviso in due tipologie: cavo schermato con foglio di alluminio (FTP-Foiled Twisted Pair) e cavo a doppia schermatura (SFTP-Shielded/Foil Twisted Pair):
Cavo schermato con foglio di alluminio (FTP)-Il doppino intrecciato del cavo FTP è avvolto con uno strato schermante in foglio di alluminio per proteggere il cavo da interferenze elettromagnetiche e diafonia.
Cavo a doppia schermatura (SFTP)-Il cavo SFTP è uno strato schermante a rete intrecciata metallica avvolto sulla base dello strato schermante in foglio di alluminio di FTP/STP. Il materiale della rete metallica intrecciata è solitamente rame stagnato. Con la doppia benedizione dello strato schermante in foglio di alluminio e dello strato schermante in rete metallica intrecciata, il cavo SFTP ha una maggiore capacità anti-interferenza e riduce efficacemente l'attenuazione del segnale interno. È il cavo con il più alto livello di prestazioni di schermatura.
- Tipi di connettori a doppino intrecciato
A seconda dello scenario applicativo, i connettori a doppino intrecciato si dividono principalmente in due tipologie: connettore RJ11 e connettore RJ45:
1. Connettore RJ11
RJ11 è un connettore telefonico americano standard, solitamente con 6 pin e 4 o 2 contatti, rappresentato come 6P4C (sei posizioni, quattro conduttori) e 6P2C (sei posizioni, due conduttori). Il connettore RJ11 è compatto e un tempo era la scelta ideale per applicazioni telefoniche commerciali e residenziali.

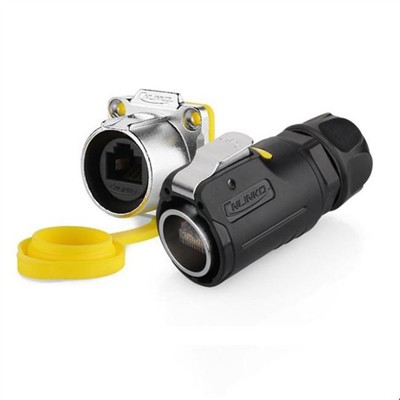

2. Connettore RJ45
Il connettore RJ45 è più grande del connettore RJ11 ed è attualmente il connettore più utilizzato. Ha 8 pin e 8 contatti, rappresentati come 8P8C. Il connettore RJ45 è una parte indispensabile della connessione di rete Ethernet e viene utilizzato principalmente per collegare computer, router, switch e altri dispositivi di rete ad entrambe le estremità del doppino intrecciato.
