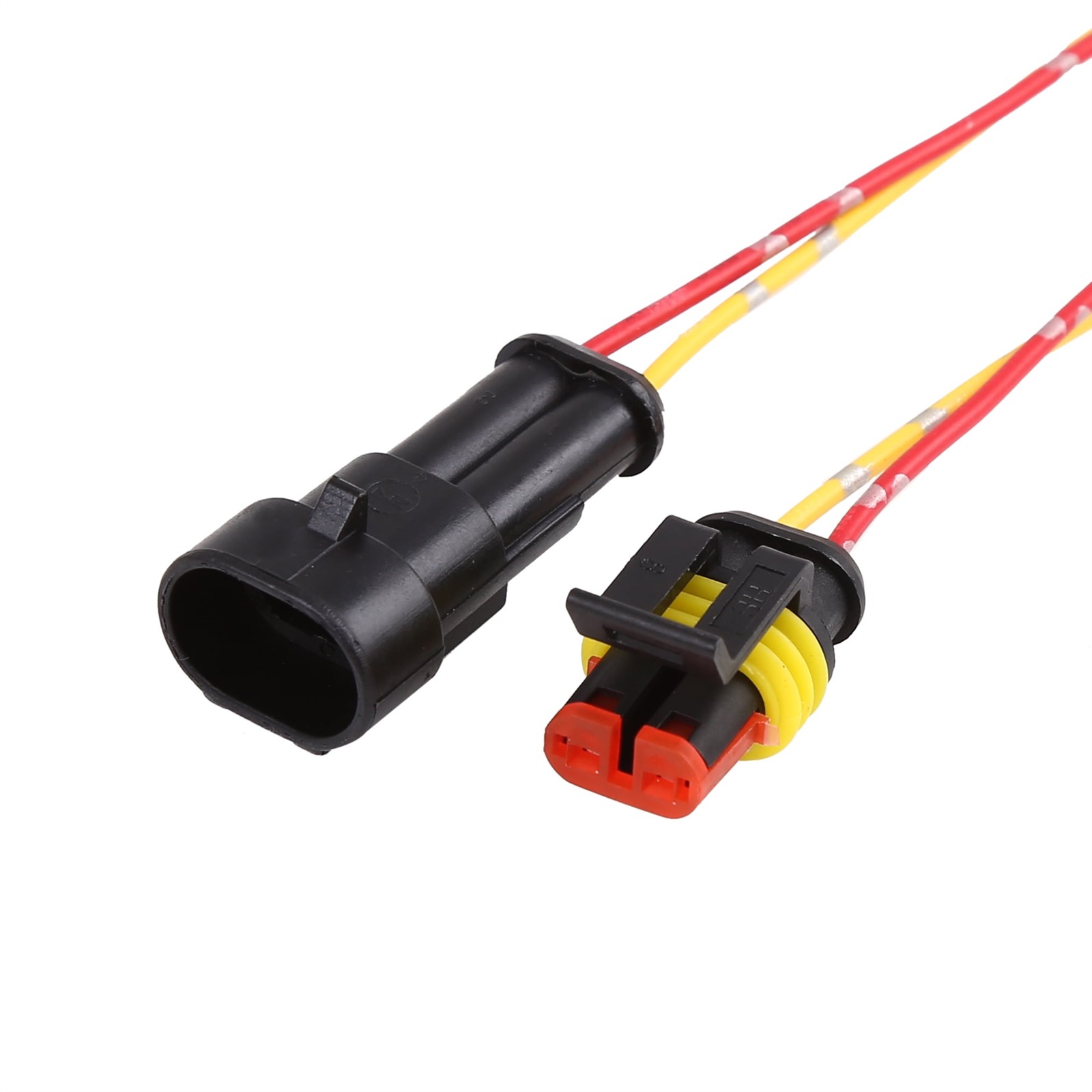

Nell'esigente mondo dell'ingegneria automobilistica, ogni componente deve sopportare una vita di movimento costante. Tra questi, i connettori elettrici-che spesso si contano a centinaia o migliaia per veicolo-affrontano un avversario unico e implacabile: la fatica indotta dalle vibrazioni-. Il requisito per i connettori automobilistici di soddisfare standard eccezionalmente rigorosi in materia di vibrazioni e fatica meccanica non è una specifica arbitraria; è un imperativo non-negoziabile per la sicurezza, la funzionalità e la longevità del veicolo. A differenza di un dispositivo di consumo stazionario, un'auto è una piattaforma di vibrazione perpetua e multi-asse in cui la continuità elettrica non può essere una questione di "se", ma una garanzia di "per quanto tempo".
L'ambiente spietato delle vibrazioni automobilistiche
Il profilo vibrazionale di un veicolo è complesso, onnipresente e distruttivo:
- Multi-asse e ampio spettro:Le vibrazioni hanno origine dal motore, dalla trasmissione, dalle imperfezioni della strada e dalla dinamica del telaio. Si verificano su tutti e tre gli assi (X, Y, Z) e su un ampio spettro di frequenze, dal rollio del corpo a bassa-frequenza alle armoniche del motore ad alta-frequenza.
- Continuo e Cumulativo:Questo non è un evento intermittente. Nel corso della vita di un veicolo di 150,000+ miglia, un connettore può sopportare miliardi di cicli di stress. Ciò rende le vibrazioni un fattore primario di affaticamento dei materiali e di meccanismi di usura che degradano lentamente le prestazioni.
- Amplificato in posizioni chiave:I connettori nel vano motore, sulla trasmissione o all'interno delle sospensioni/del passaruota sono soggetti alle forze g-più severe, rendendo i loro criteri di progettazione i più rigorosi.
Il meccanismo di cedimento del nucleo: la corrosione da sfregamento
L'effetto più insidioso delle vibrazioni sui connettori non è la grave rottura meccanica, ma un fenomeno microscopico chiamato corrosione da sfregamento. Questo è il motivo principale per cui gli standard sulle vibrazioni sono così critici.
- Il processo:Sotto vibrazione, il perno e la presa accoppiati subiscono un movimento relativo microscopico (tipicamente nell'intervallo di 10-100 micrometri). Questo movimento è sufficiente per sfondare la sottile placcatura superficiale protettiva (solitamente stagno o oro) sui contatti.
- La reazione chimica:Il metallo base esposto (tipicamente lega di rame) si ossida in presenza di aria e umidità. Questo ossido (ad esempio, ossido di rame) è una ceramica dura, non-conduttiva.
- La conseguenza elettrica:Le particelle di ossido si accumulano sull'interfaccia di contatto, fungendo da isolante. Ciò provoca un aumento drammatico e instabile della resistenza di contatto (CRES).
- Il fallimento:Una resistenza di contatto elevata porta a cadute di tensione, problemi di integrità del segnale, riscaldamento localizzato (perdite I²R) e, in definitiva, connessioni intermittenti o guasto completo del circuito. Ciò si manifesta nei veicoli come guasti sporadici dei sensori, spie, problemi di infotainment o malfunzionamenti del gruppo propulsore.
La risposta del settore: standard rigorosi per i test sulle vibrazioni
Per simulare la durata delle vibrazioni di un veicolo in un arco di tempo compresso, l'industria automobilistica ha sviluppato test di convalida severi e standardizzati. Questi sono sanciti da specifiche come USCAR-2 (USA), LV214 (case automobilistiche tedesche) e vari standard ISO.
- Profili di vibrazione sinusoidali e casuali:I test sottopongono i connettori sia a frequenze controllate-che a spettri di vibrazione realistici e randomizzati che imitano i dati stradali reali.
- Monitoraggio in-situ:Fondamentalmente, i connettori vibrano mentre sono energizzati elettricamente e sotto carico. Una "corrente di monitoraggio" continua di basso livello- viene fatta passare attraverso il circuito per rilevare qualsiasi discontinuità momentanea o picco di resistenza che superi una soglia rigorosa (ad esempio, interruzione di 1 microsecondo o aumento di 1 ohm). Ciò rileva i guasti intermittenti che sono il segno distintivo del fretting.
- Ciclo di temperatura e umidità:Spesso eseguito in combinazione con cicli termici (ad es. test di temperatura/umidità/vibrazioni, THV) per accelerare i processi di corrosione e replicarli sotto-condizioni di cappa.
- Il test degli "8 modelli":Una sequenza di durabilità standard che combina vibrazioni con cicli termici e shock meccanici, che rappresenta l'intero ciclo di vita del connettore.
Strategie di progettazione per vincere la fatica da vibrazioni
Per superare questi test e garantire l'affidabilità sul campo, gli ingegneri dei connettori utilizzano un approccio di progettazione multi-sfaccettato:
1) Design e materiali del contatto:
- Disegni di forza normale-alta:L'aumento della forza normale della molla del terminale femmina migliora la pressione di contatto, riducendo i micro-movimenti e fornendo una migliore tenuta al gas elettrico-.
- Placcature resistenti allo sfregamento-:Passando dallo stagno puro (incline allo sfregamento) allo stagno dorato- o alle leghe d'argento oppure utilizzando lubrificanti specificatamente formulati per prevenire la formazione di ossido e l'usura.
- Sistemi di contatto a doppio- o multi-raggio:Questi progetti forniscono punti di contatto ridondanti, garantendo che anche se un punto si degrada, rimane un percorso di corrente alternativo.
2) Alloggiamento del connettore e architettura di bloccaggio:
- Robuste serrature primarie e secondarie:L'alloggiamento del connettore deve avere un fermo CPA (Connector Position Assurance) e un blocco TPA (Terminal Position Assurance). Queste caratteristiche impediscono il disaccoppiamento del connettore e l'allentamento dei terminali a causa delle vibrazioni.
- Serracavo e gestione dei cavi:Passacavi e fascette pressacavo adeguati sono fondamentali per evitare che l'energia delle vibrazioni si trasferisca direttamente alla fragile interfaccia di crimpatura tra il terminale e il filo, un punto comune di guasto.
3) Integrazione del sistema:
- Punti di montaggio sicuri:I connettori devono essere progettati con staffe o linguette integrate per un montaggio sicuro sulla carrozzeria o sul componente del veicolo, evitando la risonanza dell'intero gruppo.
- Modularità e Tenuta:Molti connettori integrano anelli di tenuta; questi devono mantenere le loro proprietà elastomeriche e la resistenza alla compressione per tutta la durata delle vibrazioni per impedire l'ingresso di umidità.
Conclusione: un pilastro fondamentale dell’elettrificazione automobilistica
Man mano che i veicoli si evolvono verso piattaforme elettriche (EV) e autonome (ADAS), l'importanza dei connettori resistenti alle vibrazioni-non fa che aumentare. I veicoli elettrici trasportano correnti più elevate e reti di sensori a bassa{2}}tensione più sensibili, dove la stabilità della resistenza dei contatti è fondamentale per la sicurezza della batteria e l'accuratezza del sistema di controllo. Il connettore non è più un ponte passivo ma un componente di sicurezza attiva.
Il rispetto dei rigorosi standard di resistenza alle vibrazioni è quindi una testimonianza della qualità di un connettore e un prerequisito per il suo utilizzo nei veicoli moderni. Rappresenta il trionfo dell'ingegneria nel creare una connessione elettrica stabile e statica all'interno di un mondo meccanico profondamente dinamico. Sia per le case automobilistiche che per i fornitori, si tratta di una ricerca incessante verso zero interruzioni elettriche-una ricerca che garantisce che ogni connessione sia affidabile quanto il veicolo stesso.
