Connettore XLR femmina a RJ45 maschio

Connettore XLR femmina a RJ45 maschio di fabbrica

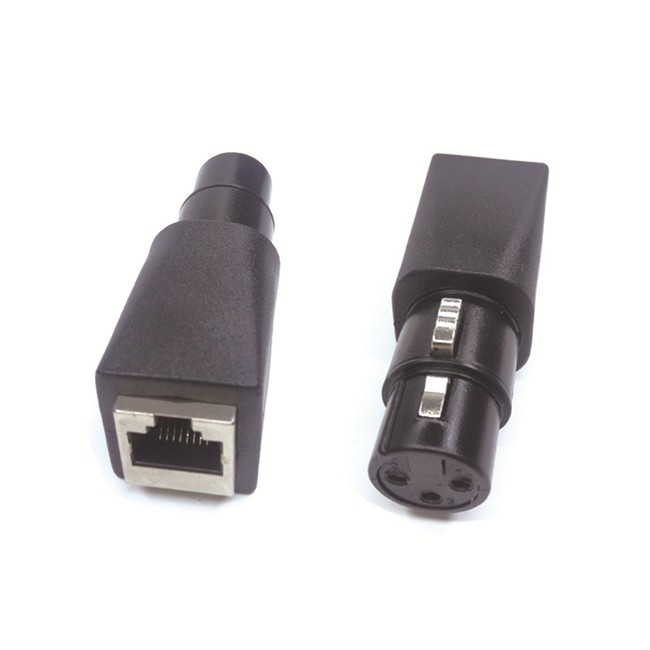

XLR femmina a RJ45 femmina

XLR femmina a RJ45 femmina

XLR femmina a RJ45 femmina

XLR femmina a RJ45 maschio

XLR femmina a RJ45 maschio

XLR femmina a RJ45

XLR, comunemente noto come Cannon, è completamente diverso dal cavo audio analogico RCA (Lotus Head Interface) in termini di trasmissione diretta del suono. L'interfaccia audio analogica bilanciata utilizza due canali per trasmettere lo stesso segnale ma con fase opposta. Segnale. L'apparecchiatura terminale di ricezione sottrae questi due gruppi di segnali e il segnale di interferenza viene cancellato, ottenendo così un segnale analogico di alta qualità. Questo tipo di connettore è composto da tre contatti, ovvero 1-- Terra; 2-- Hot-end (+ livello); 3-- Fine fredda (- livello). Naturalmente, alcune apparecchiature prevedono che 3 sia l'hot end (+livello); 2 è l'estremità fredda (livello), a questo punto leggere attentamente il manuale dell'apparecchiatura.

Vantaggio di XLR

Il connettore XLR è il tipo di connettore più utilizzato nel sistema audio professionale. Può essere utilizzato per trasmettere vari segnali audio nel sistema audio. Generalmente, i terminali di ingresso e uscita bilanciati sono collegati tramite il connettore XLR. In un certo senso l'utilizzo dei connettori XLR è anche una delle caratteristiche dei sistemi audio professionali diversi da quelli civili. I vantaggi sono:

UN. Il metodo di trasmissione bilanciata ha una forte capacità anti-interferenza ed è ottimo per la trasmissione a lunga distanza (non più di 100 metri).

B. Con il dispositivo di bloccaggio a molla, la connessione è affidabile e non facile da staccare.

C. Il connettore specifica la direzione del flusso del segnale per evitare errori di connessione.

Le spine XLR sono divise in prese maschio e femmina, e anche le prese sono divise in prese maschi e prese femmine. Il punto di contatto della spina maschio è uno spinotto, mentre il punto di contatto della spina femmina è una presa. Secondo le convenzioni internazionali, come terminali di uscita del segnale vengono utilizzate spine o prese maschio; le spine e le prese femmina vengono utilizzate come terminali di ingresso del segnale.

L'interfaccia RJ45 viene solitamente utilizzata per la trasmissione dei dati e l'applicazione più comune è l'interfaccia della scheda di rete.

RJ45 è un tipo di connettori diversi; Le teste RJ45 hanno due metodi diversi in base all'ordine delle linee, uno è bianco-arancione, arancione, verde-bianco, blu, blu-bianco, verde, marrone-bianco e marrone; l'altro è Sono verdi e bianchi, verdi, arancioni e bianchi, blu, blu e bianchi, arancioni, marroni e bianchi e marroni; esistono quindi due tipi di linee che utilizzano connettori RJ45: linea retta e linea incrociata.

Interfaccia per scheda di rete RJ45

10 100L'interfaccia base tx RJ45 è un'interfaccia Ethernet comunemente utilizzata, che supporta velocità di connessione di rete adattive da 10 M e 100 M. Esistono due tipi di interfacce RJ45 comuni: i tipi DTE utilizzati per le schede di rete Ethernet, le interfacce Ethernet dei router, ecc. e il tipo DCE utile per gli switch, ecc. DTE può essere chiamato "apparecchiatura terminale dati" e DCE può essere chiamato "apparecchiatura dati apparecchiature di comunicazione". In un certo senso, l'apparecchiatura DTE è chiamata "apparecchiatura di comunicazione attiva" e l'apparecchiatura DCE è chiamata "apparecchiatura di comunicazione passiva". Quando due dispositivi dello stesso tipo utilizzano l'interfaccia RJ45 per connettersi e comunicare, devono utilizzare un cavo incrociato per connettersi.

Spina del cavo di rete RJ45

La spina del cavo di rete di tipo RJ45, nota anche come spina di cristallo, ha un totale di otto core ed è ampiamente utilizzata nella connessione di cavi di rete (chiamati cavi di categoria 5 o doppino intrecciato) tra le apparecchiature di rete degli utenti Internet LAN e ADSL a banda larga.

Etichetta sexy: connettore xlr femmina a maschio rj45, Cina, produttore, fabbrica, personalizzato
